Product Description

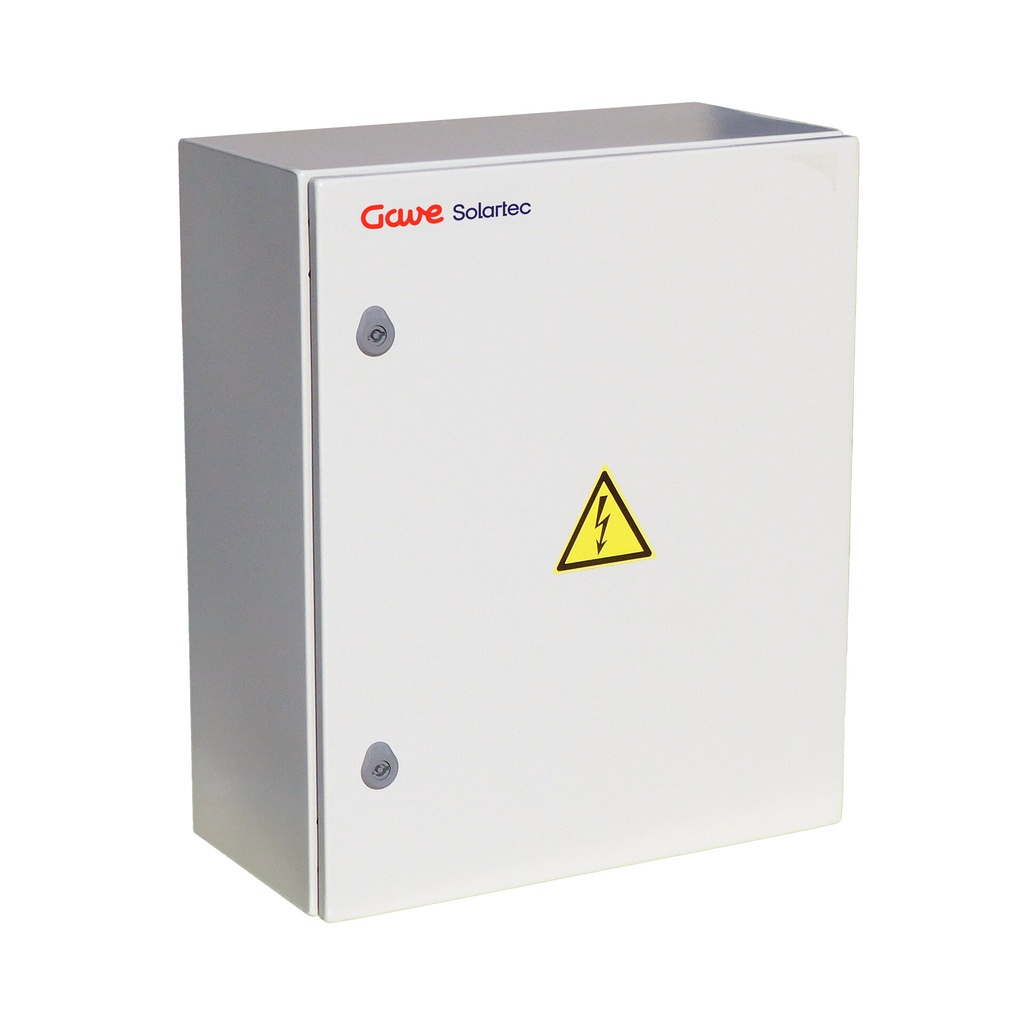

ARMARIO CONEXIÓN 400V AC 3P+N, ENTRADA PARA 2 INVERSORES HASTA 80A, SALIDA 160A + PROTECTOR SOBRETENSIONESArmario de conexión 400V AC 3P+N para dos inversores hasta 80 A con protección automática, diferencial y sobretensiones. Dos circuitos con interruptor automático 4 polos 80A, curva C, poder de corte 10kA, según UNE-EN 60898-1. Agrupación en interruptor automático de caja moldeada, 4P, 160 A, poder de corte de 40 kA, según IEC 60947-2, relé TM regulable, con pletinas prolongadoras y cubrebornes, protección diferencial mediante relé tipo A HI con sensibilidad y temporización regulable. Transformador diferencial circular diámetro 80mm. Protector de sobretensiones Clase II In 20kA Imax 40kA Up 1,5kV UNE-EN 61643-11 con protección fusible asociada. Armarios de fijación mural en acero laminado, color RAL 7035, grado de protección IP66, resistencia a los impactos IK10. Dimensiones 600x600x250mm.
| Código | 029ACA-80/2-160DP |
| EAN | 8430892350860 |
Datos técnicos cajas combinadoras
| Poder de corte EN 60898-1 | 10kA / 40kA |
| Caja tipo | AC |
| Protección sobretensiones | Class II |
| Tensión | 415 V AC |
| Tipo diferencial | Regulable |
| Agrupacion | 2 |
| Intensidad Entradas | 80 A |
| Intensidad Salida | 160 A |
| PdC Entradas | 10 kA |
| PdC Salida | 40 kA |
| Código del protector | PSTC440 |
| Protección sobretensiones (tipo) | II |
| IP | IP66 |
| IK | IK10 |
Dimensiones
| Alto producto | 600 mm |
| Ancho producto | 600 mm |
| Largo producto | 250 mm |
